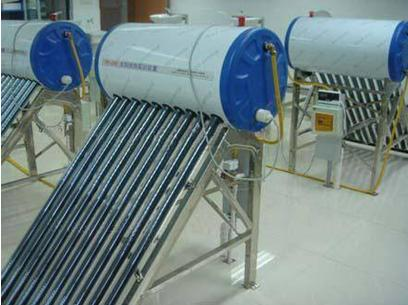

SB-J10太陽能供熱安裝實訓裝置
⑴實訓功能
能供學生根據安裝規范，使用專用工具，將太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器及管配件組裝成一個具有完整功能的太陽能熱水器，并為太陽能熱水器安裝進出水管路，最后進行進水用水檢驗。
⑵技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：＜2000W
外形尺寸：800×1200×1150mm
真空管數：10管
加熱方式：太陽能加熱、電加熱
控制方式：智能全自動
進水要求：0.05MPa～0.75MPa
⑶主要配置
由太陽能熱水器、電加熱器、自動上水閥、溫度水位顯示器、管配件、專用工具和不銹鋼安裝實訓平臺所組成
⑷實訓項目
實訓一：太陽能機架的安裝實訓
實訓二：太陽能進水管路的安裝實訓
實訓三：太陽能排水管路的安裝實訓
實訓四：太陽能真空集熱管的安裝實訓
實訓五：太陽能進水出水檢驗實訓
實訓六：電加熱器的安裝實訓
實訓七：自動上水閥的安裝實訓
實訓八：溫度水位顯示器的安裝實訓
實訓九：溫度水位顯示器的設備和操作實訓
實訓十：太陽能熱水器的維護保養實訓
|
