SBWXG-01G型電工電氣維修技能實訓考核裝置
一、概述：
電工電氣維修技能實訓考核裝置是根據勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

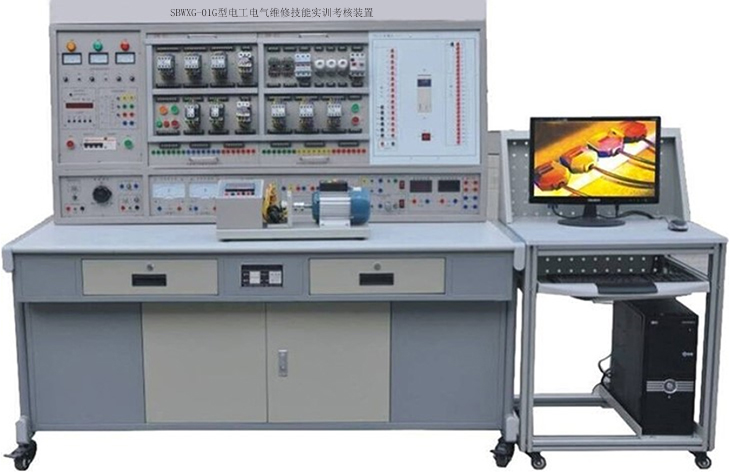

（參考圖）
二、電工電氣維修技能實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：2180×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、電工電氣維修技能實訓考核裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。
具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5）報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6）用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、合法性。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：
①設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；
②設有單相調壓器一組，可得到交流0～250V可調電壓；
③控制屏設有單相三極220V電源插座及三相四極380V電源插座。
（5）工業標準直流信號0-10V和4-20ma、4位數顯表（精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節）、直流電源DC24V（帶有數字儀表指示，并配有電源開關單獨控制）
3、交、直流儀表
(1)交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3)直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(4)直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
★（5）單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4、整流二極管：IN5408四只
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
5.1電氣控制線路安裝調試：
1）手動正轉控制電路的安裝與調試、
2）電機點動控制線路的調試與維修、
3）三相異步電動機自鎖控制電路的安裝與調試、
4）連續與點動混合正轉控制電路的安裝與調試、
5）按鈕聯鎖的三相異步電動機正反轉控制電路的安裝與調試、
6）接觸器聯鎖的三相異步電動機正反轉控制電路的安裝與調試、
7）工作臺自動往返控制電路的安裝與調試
8）兩臺電動機順序啟動逆序停止控制的安裝與調試、
9）降壓啟動控制電路的安裝與調試、
10）接觸器切換星型/三角形啟動控制電路的安裝與調試、
11）按鈕切換星型/三角形啟動控制電路的安裝與調試、
12）時間繼電器切換星型/三角形啟動控制電路的安裝與調試、
13）三相異步電動機反接制動控制電路的接線與調試、
14）時間繼電器控制雙速電動機控制電路的接線與調試。
5.2 PLC實物控制應用實訓：
1）PLC對伺服電機定位控制、
2）PLC對伺服電機速度控制、
3）PLC對伺服電機正反轉控制、
4）PLC對伺服電機配合傳感器的綜合控制；
5）PLC對步進電機定位控制、
6）PLC對步進電機速度控制、
7）PLC對步進電機正反轉控制、
8）PLC對步進電機配合傳感器的綜合控制；
5.3 PLC電氣實訓；
1）PLC控制電動機點動和自鎖控制、
2）手動正反轉控制、
3）帶延時正反轉控制、
4）帶限位自動往返控制、
5）兩地啟動停止控制、
6）反接制動、
7）星/三角啟動手動控制、
8）星/三角啟動自動控制。
5.4 PLC基礎認識實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
14.紅綠燈
15.裝配流水線
16.四路搶答器
17.音樂噴泉
18.軋19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制鋼機
5.5PLC、變頻器、觸摸屏綜合應用技能實訓：
1）變頻器功能參數設置與操作；
2）外部端子點動控制；
3）變頻器控制電機正反轉；
4）多段速度選擇變頻調速；
5）變頻器無級調速；
6）外部模擬量方式的變頻調速控制；
7）基于PLC的變頻器外部端子的電機正反轉控制；
8）基于PLC模擬量方式變頻開環/閉環調速控制；
9）基于PLC通信方式的變頻開環調速；
5.6工業網絡通訊綜合實訓：
1）PLC、觸摸屏與變頻器之間通信控制；
2）PLC主機之間通訊控制
六、電工電氣維修技能實訓考核裝置總體配置表一
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 維修電工實訓考核臺架 | 臺 | 1 | 外形尺寸：1680mm×700mm×1630mm ； 材 料：鋼木結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； 實 驗 屏：用于掛置實訓單元掛板 |
2 | 電氣控制實訓單元掛箱及電機 | 塊 | 1 | DW-05 | 電工技能實訓組件（五） |
塊 | 1 | DW-06 | 維修電工實訓組件（一） |
塊 | 1 | DW-07 | 維修電工實訓組件（二） |
塊 | 1 | DW-08 | 維修電工實訓組件（三） |
塊 | 1 | DW-09 | 維修電工實訓組件（四） |
臺 | 1 | SBDJ-01 | 單相電容起動電動機，交流220V |
SBDJ02 | 三相鼠籠電動機AC220V（Y） |
SBDJ03 | 三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
SBDJ04 | 雙速異步電動機AC380V（△/YY） |
3 | 變頻器實訓掛箱 | 套 | 1 | 西門子V20變頻器 0.37KW，帶有RS485通訊接口及BOP操作面板。 |
4 | PLC主機掛箱 | 套 | 1 | 配西門子ST40主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），隨機配置仿真教學軟件及工控組態軟件。 |
5 | 工業觸摸屏模塊 | 塊 | 1 | 配有西門子7英寸觸摸屏KTP700； DC 24V供電，彩色觸摸屏 ,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。 |
6 | PLC虛實結合控制實訓模塊 | 套 | 1 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路、隧道監控、自動扶梯、機床電路改造等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能 |
7 | 工業自動化數字孿生仿真軟件（正版） | 套 | 1 | 工業自動化數字孿生仿真軟件 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目（3D場景的PLC實訓項目和本實訓臺PLC虛實結合控制實訓模塊實訓項目一致）： 1）三層電梯控制 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙面銑床 19）電鍍槽 20）交流電機正反轉控制 21）小車運動 22）攪拌站 23）汽車燈光控制 24）汽車火花塞點火控制 25）加工中心控制 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控制 29）X62W萬能銑床PLC改造控制 30）T68臥式鏜床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050搖臂鉆床PLC改造控制 33）電動葫蘆PLC改造控制 34）Z35搖臂鉆床PLC改造控制 35）M1432A萬能外圓磨床PLC改造控制 |
8 | 配套教學資源 | 共1 | 套 | 初中高技師電工技能仿真教學軟件 電工基本實訓包括：電氣測量（1個：儀器使用）、內外線（7個：供配電基礎、工具使用、導線連接、人工急救、照明線路123、電力拖動（3個：三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制）、電子技術（5個：延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）共16個實訓項目； 電工初級實訓包括：電力拖動（10個：手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）、電子技術（3個：二極管整流電路、串聯型穩壓電源電路、延時開關電路）共13個實訓項目； 電工中級實訓包括：電力拖動（10個：正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制）、電子技術（6個：電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）、電氣測量（3個：電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）、PLC控制（6個：PLC的工作原理、程序的執行過程、電動機的起?？刂啤㈦妱訖C(jī)的正反控制、電動機循環正反轉控制、三速電動機控制、）共25個實訓項目； 電工高級實訓包括：電子技術（7個：運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、單片機（10個：查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）、PLC控制（6個：星/角起動控制、電動機的正反轉能耗制動控制）共23個實訓項目； 電工技師與綜合實訓包括：PLC控制（21個：電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）；電子技術（4個：整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）；電力拖動（2個：車床電氣控制系統、鉆床電氣控制系統）、變配電和電力保護（13個：ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）共40個實訓項目。提供動畫類素材：370個以上，編程類素材：310個以上，視頻素材：3個以上。 |
9 | 工控組態軟件 | 1 | 套 |
|
10 | PLC仿真實訓軟件 |
|
| PLC仿真軟件 近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒?yàn)頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。 一、仿真功能 PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。 二、模塊功能 PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。 PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。 進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。 |
11 | 電工連線 | 套 | 1 | 20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
13 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把。 |
14 | 電腦桌 | 張 | 1 | 鋼鋁結構，裝有4只萬向輪，配有電腦顯示器后靠檔板及主機箱，并配有鍵盤托。 |
15 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
16 | 伺服系統控制單元 | 套 | 1 | 包含滾珠絲桿、聯軸器、刻度尺（0-270mm）1個、限位開關（滾動式）2個、接近開關（光電）3個、安裝底板、控制接口等?？赏瓿伤欧到y(tǒng)參數的設置、電機正反轉控制、定位控制，有效行程200mm，絲桿直徑16mm |
17 | 步進運動單元 | 套 | 1 | 步進系統：18-50VDC電源輸入，電流2.2-8.3A，細分1-256，脈沖響應頻率最高可達400KHz。采用精密電流控制技術設計的高細分三相步進驅動器，具有自動半流功能、過壓、欠壓、相間短路、過熱保護功能等；三相步進電機：步距角1.8°，保持轉矩0.9N.M，額定電流2.8A，相電感1.2mH |
表二、維修電工電氣控制實訓考核掛箱配置說明表
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | DW-05電工技能實訓組件(五) | 套 | 1 | 提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。 |
2 | DW-06維修電工實訓組件（一） | 套 | 1 | 提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
3 | DW-07維修電工實訓組件（二） | 套 | 1 | 提供空氣開關1只、3P熔斷器2只、交流接觸器3只。 |
4 | DW-08維修電工實訓組件（三） | 套 | 1 | 提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 |
5 | DW-09維修電工實訓組件（四） | 套 | 1 | 提供交流接觸器4只 |
