SBZW-DG-01電氣控制綜合實驗系統
一、概述：
電氣控制綜合實驗系統 、電氣控制綜合實驗裝置、電氣綜合實驗實訓裝置、電氣控制實訓室設備可用于機電一體化技術、電氣自動化、應用電子技術等專業的學生在學完《電工基礎》、《電機與電氣控制》等課程。電氣控制綜合實驗臺主要承擔《PLC原理及應用》、《電氣控制與PLC》、《設備電氣安裝與調試》、《電機與電氣控制》等課程實驗實訓教學任務。
電氣控制綜合實驗系統 、電氣控制綜合實驗裝置主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

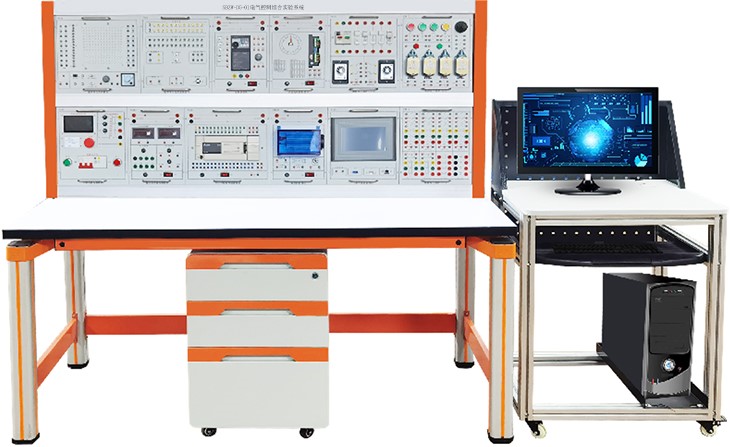

參考圖片
二、特點：
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術性能：
1、輸入電源：三相五線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸約：1600mm×750mm×1690mm
四、設備組成要求：本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
五、實訓項目：
1、電氣控制模塊
1）三相異步電動機接觸器點動控制線路
2）三相異步電動機接觸器自鎖控制線路
3）三相異步電動機定子串電阻減壓啟動手/自動控制線路
4）Y-△啟動手動/自動（時間繼電器）控制線路
5）接觸器聯鎖、按鈕聯鎖、雙重聯鎖的三相異步電動機正反轉控制
6）三相異步電動機單向降壓啟動、反接制動控制電路
7）三相異步電動機的順序控制和多地控制
8）工作臺自動往返控制線路
9）C620 型車床的接線、故障與維修
10）電動葫蘆的電氣控制線路
2、PLC 控制模塊
1）PLC 控制三相異步電動機單向點動、連續控制
2）PLC 控制三相異步電動機多地控制和順序控制
3）PLC 控制三相異步電動機雙重聯鎖正、反轉控制
4）PLC 控制三相異步電動機的自動往復運動控制
5）PLC 控制三相異步電動機串電阻降壓啟動控制
6）PLC 控制三相異步電動機 Y/△轉換起動
3、變頻器啟停及調速模塊
1）變頻器功能參數設置與操作實訓
2）變頻器報警與保護功能實訓
3）外部端子點動控制實訓
4）變頻器控制電機正反轉實訓
5）多段速度選擇變頻調速實訓
6）控制電機運行時間操作
7）電壓/電流監視信號輸出及顯示
4、PLC、變頻器調速及綜合實驗
1）基于 PLC 的變頻器的正反轉實驗
2）基于 PLC 的變頻器的多段調速實驗
3）基于 PLC 讀取變頻器電壓電流頻率
4）基于 PLC 控制變頻器調速、正反轉并讀取電壓電流頻率
6、變壓器實驗
1）變壓器的空載實驗、
2）變壓器的負載實驗
3）變壓器同名端判斷及其應用
5、PLC可編程控制器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
14.LED 數碼顯示控制項目
15.十字路口交通燈的模擬項目
16.水塔水位模擬控制模擬項目
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
六、電氣控制綜合實驗設備配置清單
序號 | 部件名稱 | 功能及技術參數 | 數量 |
1 | 三相交流電源 | （1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 （2）實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 | 1套 |
2 | 低壓交直流電源 | 提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。 | 1套 |
3 | PLC主機 | CPU SR40 集成數字量I/O（24路數字量輸入，16路數字量輸出）；擴展模塊EM AM06一個， 4路模擬量輸入，2路模擬量輸出 | 1套 |
4 | 變頻器 | V20 0.37KW變頻器 | 1套 |
5 | 虛實結合實訓 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1套 |
6 | 維修電工組件（一） | 直流流接觸器JZC1-22 DC24V 4只，熱過載繼電器JRS1-09-25/Z 1-1.6A 2只，功率電阻4只，20A橋堆一只。 | 1套 |
7 | 維修電工組件（二） | 低壓斷路器DZ108-20 2.5-4A 1個，通電延時時間繼電器AH2-Y DC24V 2只（一只帶瞬動）。熔斷器座RT28N-32X 1P 5套（含熔芯）。 | 1套 |
8 | 維修電工組件（三） | 按鈕開關LAY39B-11BN Φ22（黃1，綠2，紅1）4只，指示燈ND16-22DS DC24V（紅1、綠1）2只，十字開關（四向自鎖）1只，行程開關JLXKI-311 4只。 | 1套 |
9 | 單相變壓器模塊 | 提供單相變壓器模塊一個，及控制開關一套 | 1套 |
10 | 磁盤電阻掛箱 | 提供兩組組900Ω×2/0.41A/150W瓷盤電阻 | 1套 |
11 | 智能儀表掛箱 | 提供三相智能型功率、功率因數表1只，真有效值交流電壓表1只，真有效值電流表1只 | 1套 |
12 | 交流可調電源掛箱 | 提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。 | 1套 |
13 | 電動機 | 三相鼠籠電動機AC380V（Y/△）帶離心開關 | 1臺 |
14 | 電動機 | 三相鼠籠電動機AC380V（Y/△） | 1臺 |
15 | 電動機 | 雙速異步電動機AC380V（△/YY） | 1臺 |
16 | 實訓導線 | 4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。 | 1套 |
17 | 萬用表 | OW18A | 1個 |
18 | 電腦桌 | 鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 | 1張 |
19 | 學生凳 | 鋼木方凳 | 2張 |
20 | 實訓指導書 |
| 1本 |
