SBNEV-3A汽車電工電子技術綜合應用實訓平臺
一、產品特點概述:
汽車電工電子技術綜合應用實訓設備滿足新能源汽車電工電子教學訓練平臺,采用模塊化設計，各模塊既可以單獨實訓又可以各模塊串并聯實訓；實訓部分可以在測量電路板上完成，操作方便、快捷，更換容易。要求接近實際工作場景，易產生拓展實訓項目，與實際測量相結合，讓學生實訓能夠更加真實；
汽車電工電子技術綜合應用實訓裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。
汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。
透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

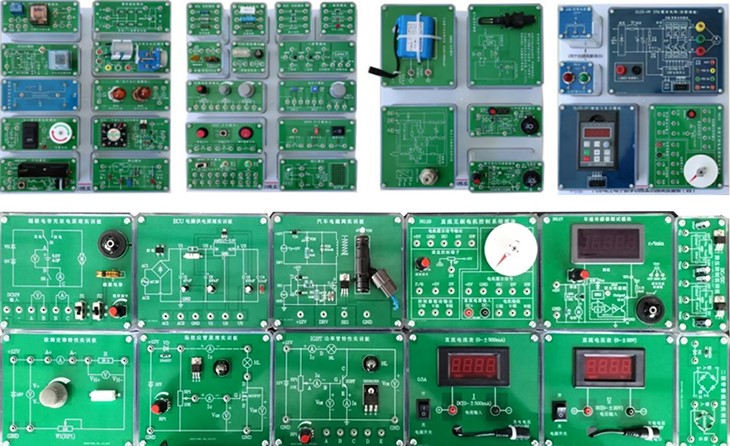

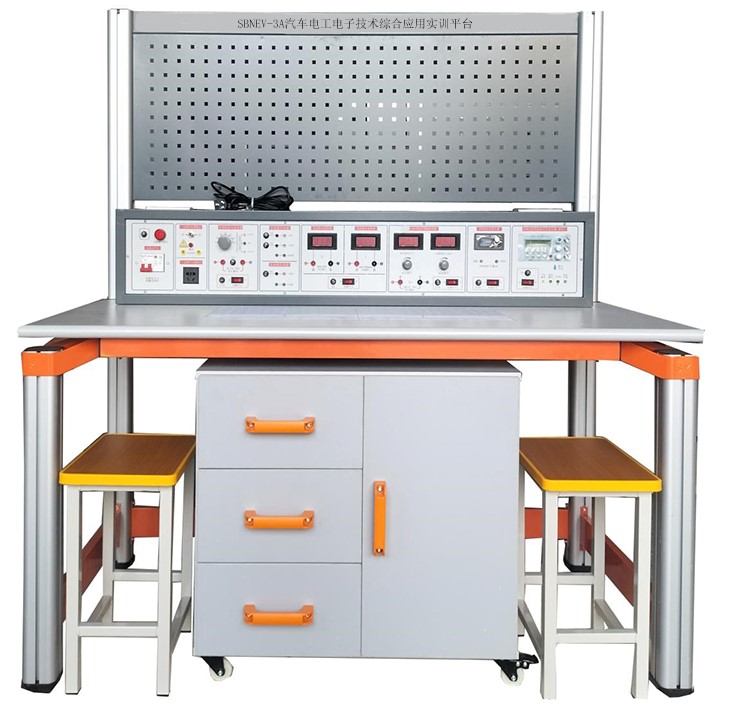

（設備外形參考圖片，具體以實物配置為準）
二、汽車電工電子技術綜合應用實訓設備技術指標
(1)工作電源：單相三線 AC 220V±10% 50Hz。
2)溫度：－10～40℃；環境濕度：≤90%（25℃）
3)外形尺寸：長×寬×高=1400×700×1500mm（可根據實際要求定做）
4)整機功耗：≤800V.A
5)安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊等組成。
一)電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等。
具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)固定直流電源：+12V/3A、+5V/5A固定輸出。
3.測量儀表
1)數字直流電流表:測量范圍：0～2000mA，三位半數顯。
2)數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.信號發生器模塊：
(1)工作電壓:3.3~30V;
2)頻率范圍:1Hz~150KHz;
3)頻率精度:在每個范圍上的精度是2%左右;
4)信號負載能力:輸出電流可在5~30ma左右;
5)輸出幅度:PWM幅值與供電電壓相等;
6)環境溫度:L-20~+70"C.
7)用作方波信號發生器，產生方波信號供實驗開發使用;
8)用來產生控制電機驅動器的方波信號;
9)產生可調脈沖，可供MCU使用;
10)產生可調脈沖，控制相關電路(PWM調光調速等應用)。
6.直流無刷電機及驅動控制單元（采用模塊化設計，裝在透明實訓盒內）
二)實訓桌
1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有抽屜用于放置實訓導線和指導書等。
四、新能源汽車電工電子基礎實驗?zāi)K配置
汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。
(1)透明電阻模塊 3塊
安裝多種電阻，元件引腳2mm端子引出。
(2)透明電位計模塊1塊
安裝多種精密可調電位器，元件引腳2mm端子引出。
(3)透明可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
(4)二極管模塊1塊
安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。
(5)保險模塊2塊
安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出 。
(6)DPDT開關模塊1塊
安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
(7)SPST開關模塊2塊
安裝有多個SPST類開關器件，元件引腳2mm端子引出。
(8)IS05針繼電器模塊1塊
安裝多個5針繼電器，元件引腳2mm端子引出。
(9)集成功放電路1塊
采用安裝喇叭，音樂芯片等器件，功率放大器等，元件引腳2mm端子引出。
(10).閃光燈模塊 1塊
安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
(11)光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
(12)自感現象、互感現象演示1塊
(13)多路故障報警電路1塊
用于多路故障報警線路工作原理分析，講解邏輯代數、邏輯電路，與非門集成線路的內部組成、工作原理。
(14)歐姆定律特性實訓板1塊
采用歐姆電路特性研發，輸入電源采用DC12V，電路由正極串連一個水泥電阻和一個可調電阻，調節水泥電阻的工作電流，面板含絲印電路圖，配備電流測量≥2mm端子，電壓測量≥2mm端子，電源輸入≥2mm端子。
(15)MOSFET場效應管原理實訓板
實訓板內置200V/16A大功率場效應管，具有G極電壓調節電路，預留≥2mm銅質IG電流測量端子，ID電流測量端子，VDS電壓測量端子，面板含絲印電路圖，采用燈泡作為漏極負載。
(16)IGBT功率管特性實訓板
實訓板內置1200V/20A大功率IGBT管，引出集電極電流測試端子，集電極電壓測試端子，發射極電流測量端子，柵極電流測量端子，柵極電壓測量端子。集電極采用燈泡作為負載。柵極采用可調電阻調節柵極電壓，可調節使IGBT進入導通和截止?fàn)顟B(tài)。
(17)超級電容充放電原理實訓板
實訓板面板打印電路工作原理圖。具有≥2mm外接電流表端子用于測量超級電容的電流。具有≥2mm外接電壓表端子用于測量超級電容的電壓；
充電：開關投切到充電檔，通過恒流恒壓電路對超級電容充電?？捎猛饨与妷罕黼娏鞅頊y量超級電容的充電電壓和充電電流；
放電：開關切換到放電檔，超級電容通過調速電路給電動機供電。電動機運轉。可用外接電壓表和電流表測量超級電容的電壓和放電電流；
(18)汽車電磁閥實訓板
實訓板內置大功率驅動電路和續流保護電路驅動噴油嘴電磁閥工作。引出≥2mm端子作為控制信號輸入端，可兼容3~12V伏PWM信號輸入。
(19)三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
20)單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
21)霍爾效應傳感器模塊1塊
通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
22)18650電池模塊1塊
安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
23)三相交流發電機模塊1塊
通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
24)DC/DC升壓模塊1塊
接入低電壓信號轉化成高電壓信號，信號引腳2mm端子引出，可直觀觀察輸出現象變化。
25)DC/DC降壓模塊 1塊
實訓板內置3.3V線性穩壓模塊，5伏線性穩壓模塊，面板含白色絲印電路圖。配備電源輸入輸出≥2mm銅質端子。
26)整流濾波模塊1塊
安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
27)空調電子扇控制模塊1塊
提供MOSFET，PWM信號驅動與功放電路，汽車空調電子扇，引腳2mm端子引出。
28)ECU電源供電原理實訓板
實訓板面板打印電路工作原理，具有整流模塊，π型濾波模塊，穩壓模塊，通過2mm銅質端子引出整流后電壓，濾波后電壓，穩壓后電壓，通過連接電壓表或示波器進行電壓或波形紋波測量。輸入電源為單相12伏交流電。
29)PTC加熱溫度控制實訓板
PTC元件采用12V/75度PTC元件，緊貼一個數字溫度傳感器實時測量其溫度。使用一個加熱開關控制PTC元件的工作，實訓板內置微處理器實時測量PTC元件的工作溫度并計算等效電阻，以數碼管顯示出來。
30)NTC測溫控制實訓板
實訓板內置一個NTC熱敏電阻帶上拉電阻構成溫度測量電路，內置一個三極管帶金膜電阻構成加熱電路，內置一個三極管驅動直流電機作為風機電路；
31)多路故障報警電路1塊
用于多路故障報警線路工作原理分析，講解邏輯代數、邏輯電路，與非門集成線路的內部組成、工作原理。
五、可完成實驗項目:
(1)電阻認知及串并聯電路
(2)二極管認知與測量
(3)三極管認知與測量
(4)歐姆定律的特點、電壓、電阻、電流的關系和在汽車上的應用教學實訓
(5)電位器，電位計的認識與測量
(6)繼電器、保險絲的認識與測量
(7)開關的認識與測量
(8)自感現象、互感現象演示與應用；
(9)邏輯代數、邏輯電路，與非門集成線路的內部組成、工作原理。
(10)AC/DC原理
(11)DC-DC升壓模塊實訓
(12)DC-DC降壓模塊實訓
(13)汽車單/雙燈絲燈泡的認知
(14)測速傳感器的認知與應用
(15)18650鋰電池模塊
(16)MOSFET場效應管原理實訓
(17)IGBT功率管特性實訓
(18)超級電容充放電原理實訓
(19)汽車電磁閥驅動實訓
(20)三相永磁無刷電機驅動實訓
(21)ECU電源供電原理實訓
(22)PTC加熱溫度控制實訓
(23)NTC加熱溫度控制實訓
(24)PWM脈沖寬度調制模塊應用
(25)音響功放電路實訓
五、汽車電工電子技術綜合應用實訓設備配置清單
序號 | 配置名稱 | 單位 | 數量 | 備注 |
1 | 學生電源儀表臺 | 臺 | 1 |
|
2 | 學生桌 | 個 | 1 | 含電工電子基礎透明創新實驗?zāi)K（詳見附件清單） |
3 | 正版輔助教學軟件資源 | 套 | 1 | 1.仿真教學軟件（網絡版，30個接點） (1)電機與變壓器仿真教學軟件 (2)電力拖動仿真教學軟件 (3)電工作業培訓（包含用電安全與觸電急救）仿真軟件 (4)電子技能虛擬實訓軟件 (5)模擬電子技術仿真教學軟件 (6)電子儀表儀器仿真教學軟件 |
4 | 汽車電工電子實訓模塊 | 套 | 1 | 新能源汽車電工電子基礎實驗?zāi)K |
