SB-XNY-E-001（新能源）汽車電工電子實驗系統
一 、產品的特點:
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗操作桌中央配有通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

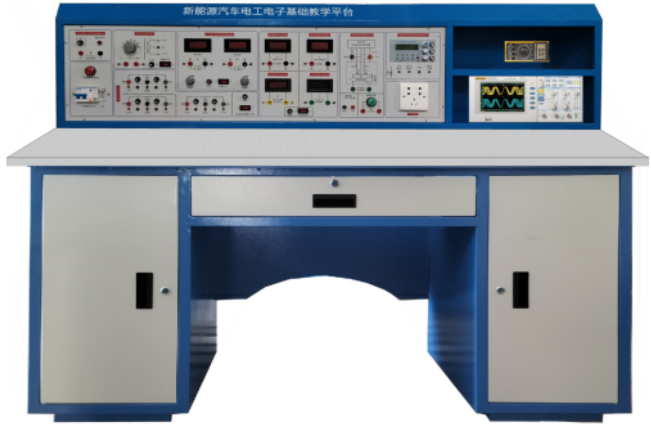

（設備外形參考圖片，具體以實物配置為準）
二 、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成新能源汽車電工學、電工原理、電路分析等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、設備技術指標
（1）工作電源：單相三線 AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1650×700×1250mm（可根據實際要求定做）
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
（一） 電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3.測量儀表
數字直流電流表:測量范圍：0～2000mA，三位半數顯。
數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.功率函數信號發生器/頻率計
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~2MHz。
4）輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz。
（二）、實訓桌
采用鐵質雙層亞光噴塑結構，右邊是儀器存放格。桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存柜，放置實驗元器件。桌中央配置通用九孔電路板(尺寸：35×30cm )，根據實驗電路在其上任意拼插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置工具、焊接等）。
（三）、配套工具：
數字式萬用表VC890D、小十字螺絲刀、小一字螺絲刀、小鑷子等常用工具。
（四）、雙蹤示波器(優利德100M雙通道7寸LCD示波器)
帶寬：100MHZ；通道：雙通道；實時采樣率：1GS/S；屏幕：7英寸
★五、在線教育課程開放平臺具有軟件著作權，配1個登錄帳號）:（定購10套及以上數量的實訓設備才配置該項）
1）本系統是互通教學多元化管理平臺，將傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
六、輔助教學軟件
（1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
電機與變壓器仿真教學軟件選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。
本軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。
本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。
（2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗?zāi)康�、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。
（3）低壓電工作業培訓（ 包含用電安全與觸電急救）仿真教學軟件（正版3D軟件，有軟件著作權，便于升級）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。
（4）電子技能虛擬實訓軟件（正版3D軟件，有軟件著作權，便于升級）
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機焊接實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
五、設備配置清單
|
NO |
配置名稱 |
型號規格 |
單位 |
數量 |
備注 |
|
1 |
學生電源儀表臺 |
|
臺 |
1 |
|
|
2 |
學生桌 |
|
個 |
1 |
含電工學基礎透明創新實驗?zāi)K（詳見附件清單） |
|
3 |
學生桌面板 |
|
塊 |
1 |
|
|
4 |
絕緣皮 |
|
張 |
1 |
|
|
5 |
學生凳子 |
|
張 |
2 |
|
|
6 |
正版輔助教學軟件資源 |
|
套 |
1 |
1.在線教育課程開放平臺1套（具有軟件著作權，配1個登錄帳號）: 2.仿真教學軟件 （1）電機與變壓器仿真教學軟件（正版3D軟件，有軟件著作權，便于升級） （2）電力拖動仿真教學軟件（正版3D軟件，有軟件著作權，便于升級） （3）低壓電工作業培訓（ 包含用電安全與觸電急救）仿真教學軟件（正版3D軟件，有軟件著作權，便于升級） （4）電子技能虛擬實訓軟件（正版3D軟件，有軟件著作權，便于升級） |
|
工具1套 |
|||||
|
（1） |
螺絲刀 |
小一字 |
把 |
1 |
|
|
（2） |
螺絲刀 |
大一字 |
把 |
1 |
|
|
（3） |
尖觜鉗 |
|
把 |
1 |
|
|
（4） |
數字萬用表 |
VC890D |
只 |
1 |
|
|
（5） |
鑷子 |
|
只 |
1 |
|

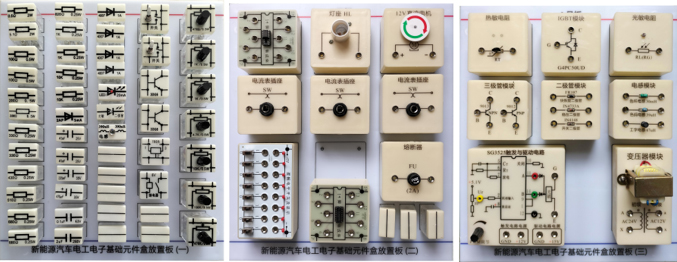

六、 新能源汽車電工電子基礎透明創新實驗?zāi)K配置清單（每臺）
|
序 號 |
透明實驗?zāi)K名稱 |
型 號/規 格 |
數 量 |
|
1 |
電 阻 |
0.5Ω |
1 |
|
2 |
電 阻 |
200Ω |
1 |
|
3 |
電 阻 |
300Ω |
1 |
|
4 |
電 阻 |
330Ω |
2 |
|
5 |
電 阻 |
430Ω |
1 |
|
6 |
電 阻 |
510Ω |
1 |
|
7 |
電 阻 |
680Ω |
2 |
|
8 |
電 阻 |
820Ω |
1 |
|
9 |
電 阻 |
1KΩ |
2 |
|
10 |
電 阻 |
10KΩ |
2 |
|
11 |
電 位 器 |
470Ω |
1 |
|
12 |
電 位 器 |
1KΩ |
2 |
|
13 |
電 位 器 |
4.7KΩ |
1 |
|
14 |
電 位 器 |
10KΩ |
1 |
|
15 |
電 位 器 |
100KΩ |
1 |
|
16 |
電解電容 |
47UF |
2 |
|
17 |
電解電容 |
220UF |
1 |
|
18 |
電解電容 |
470UF |
1 |
|
19 |
瓷片電容 |
0.1UF |
1 |
|
20 |
CBB電容 |
2UF |
1 |
|
21 |
二 極 管 |
4007 |
4 |
|
22 |
二 極 管 |
2AP9 |
1 |
|
23 |
集成運放 |
UA741 |
1 |
|
24 |
集 成 座 |
8腳 |
1 |
|
25 |
集 成 座 |
14腳 |
1 |
|
26 |
直流斬波電路（SG3525觸發與驅動） |
SG3525觸發電路 |
1 |
|
27 |
逆變電路 |
DC-AC（DC12V逆變AC220V） |
|
|
28 |
IGBT 模塊 |
G4PC50UD |
1 |
|
29 |
CD4011 |
芯片 |
1 |
|
30 |
發光二極管 |
發光二極管 |
1 |
|
31 |
光敏二極管 |
光敏二極管 |
1 |
|
32 |
電感 |
390UH |
1 |
|
33 |
鈕子開關 |
KN1 |
2 |
|
34 |
穩壓管 |
LM7805 |
1 |
|
35 |
繼電器 |
6V |
1 |
|
36 |
短接線模塊 |
短接線模塊 |
10 |
|
37 |
熱敏電阻 |
熱敏電阻模塊 |
1 |
|
38 |
光敏電阻 |
光敏電阻模塊 |
1 |
|
39 |
三極管模塊 |
9012和9013 |
1 |
|
40 |
電感模塊 |
色碼電感，色環電感，工字電感 |
1 |
|
41 |
二極管模塊 |
快恢復二極管、穩壓二極管、開關二極管 |
1 |
|
42 |
變壓器模塊 |
24V/12V 5VA 變壓器 |
1 |
|
43 |
電流表插座 |
SW電流表插座 |
3 |
|
44 |
熔斷器 |
熔斷器座 |
1 |
|
45 |
燈座 |
E14燈座，24V |
1 |
|
46 |
電平開關和邏輯電平指示 |
電平開關和邏輯電平指示 |
1 |
|
47 |
步進電機 |
提供42步進電機 |
1套 |
|
48 |
脈沖發生器模塊 |
提供分立元件的脈沖發生器 |
1套 |
|
49 |
步進驅動控制系統 |
提供步進驅動控制系統 |
1套 |
|
50 |
直流無刷電機 |
提供24V直流無刷電機系統 |
1套 |
|
51 |
直流無刷電機驅動控制系統1套 |
提供直流無刷電機驅動控制系統 |
1套 |
|
52 |
晶閘管觸發電路 |
提供單晶晶體管BT33觸發電路，完成單相半控橋式整流及直流調速系統實驗 |
1套 |
七、可完成實驗項目:
（一）汽車電工電子基礎實驗
1.直流電的測量
2.交流電的測量
3.歐姆定律的驗證
4.基爾霍夫定律
5.串聯電路的測量
6.并聯電路的測量
7.短路故障的測試
8.斷路故障的測量
9.電壓損耗的測量
10.電容的測量與使用
11.電感的測量
12.可調電阻的使用
13.熱敏電阻的測量
14.光敏電阻的測量
15.二極管的測量
16.三極管的測量
17.整流管的使用
18.發光二極管的使用
19.晶閘管SCR的測量
20.IGBT的測量
21.熔斷器的測量
22.繼電器的測量
23.數字門電路測量
24.變壓器的使用與測量
（二）汽車電力電子變流技術基礎實驗
1.整流電路的調試與測量（AC-DC）
2.逆變電路的調試與測量（DC-AC）
3.斬波電路的調試與測量（DC-DC）
4.基于晶閘管SCR的半控橋式整流電路（AC-DC）
（三）汽車用微電機控制技術基礎實驗
（1）直流無刷電機系統的認識與調試運行。
（2）步進電機系統的認識與調試運行。
（3）直流電機晶閘管調速系統的認識與調試運行。
（4）直流電機PWM調速系統的認識與調試運行。
|
